中頻感應加熱設備在電機熱裝工藝中的應用：精準控溫實現無應力裝配
在電機制造領域，熱裝工藝是實現過盈配合零件高效裝配的關鍵技術。通過中頻感應加熱設備對電機殼（包容件）進行精準加熱，使其按需膨脹后套裝定子（被包容件），可顯著提升裝配精度與效率，避免傳統加熱方式的應力損傷與能耗浪費。
一、熱裝工藝原理與中頻加熱優勢
1. 熱裝工藝核心邏輯
過盈配合的電機殼與定子裝配時，需通過加熱電機殼使其內徑膨脹量超過過盈量（如 0.05-0.2mm），此時定子可輕松裝入，冷卻后兩者形成緊密配合。傳統加熱方式（如烘箱、火焰）存在溫度不均、膨脹量難控等問題，而中頻感應加熱憑借電磁感應生熱特性，可實現：
- 局部快速加熱：磁場集中作用于電機殼周向，5-15 分鐘內升溫至目標溫度（常規 180℃、新能源電機 130-150℃）；
- 膨脹量精準控制：通過溫度 - 膨脹量線性模型（如鑄鐵殼加熱至 180℃時，內徑膨脹率約 0.02%），誤差≤±0.02mm；
- 無接觸式加熱：避免火焰直接烘烤導致的殼體表面氧化或變形。
2. 中頻頻率的適配性
中頻感應加熱設備通常采用 1-10kHz 頻率，兼顧加熱深度與效率：
- 常規電機殼（壁厚 5-10mm）：選用 2-5kHz，渦流滲透深度 2-4mm，確保殼體外表面與內孔同步均勻膨脹；
- 新能源電機殼（薄壁化，壁厚 3-5mm）：采用 5-10kHz，集中熱量于表層，避免過度加熱影響內部結構。
二、工藝參數與典型應用
1. 加熱溫度與時間設定
電機類型 | 目標溫度 | 加熱時間 | 過盈量 | 裝配方式 |
工業電機（鑄鐵殼） | 160-180℃ | 8-12 分鐘 | 0.08-0.15mm | 垂直吊裝套裝 |
新能源電機（鋁殼） | 130-150℃ | 5-8 分鐘 | 0.05-0.10mm | 機械手自動對位裝配 |
2. 感應線圈設計要點

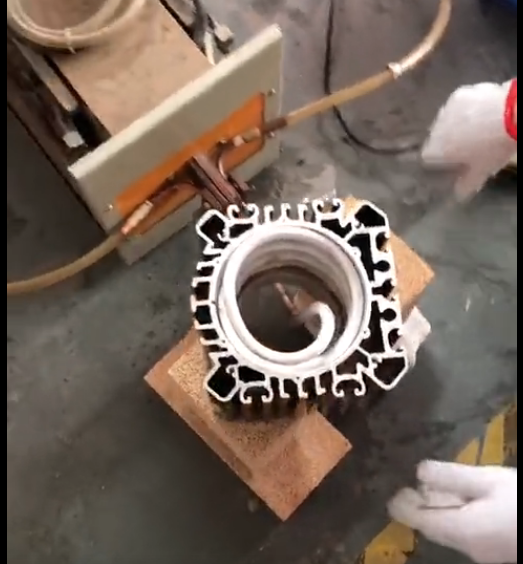

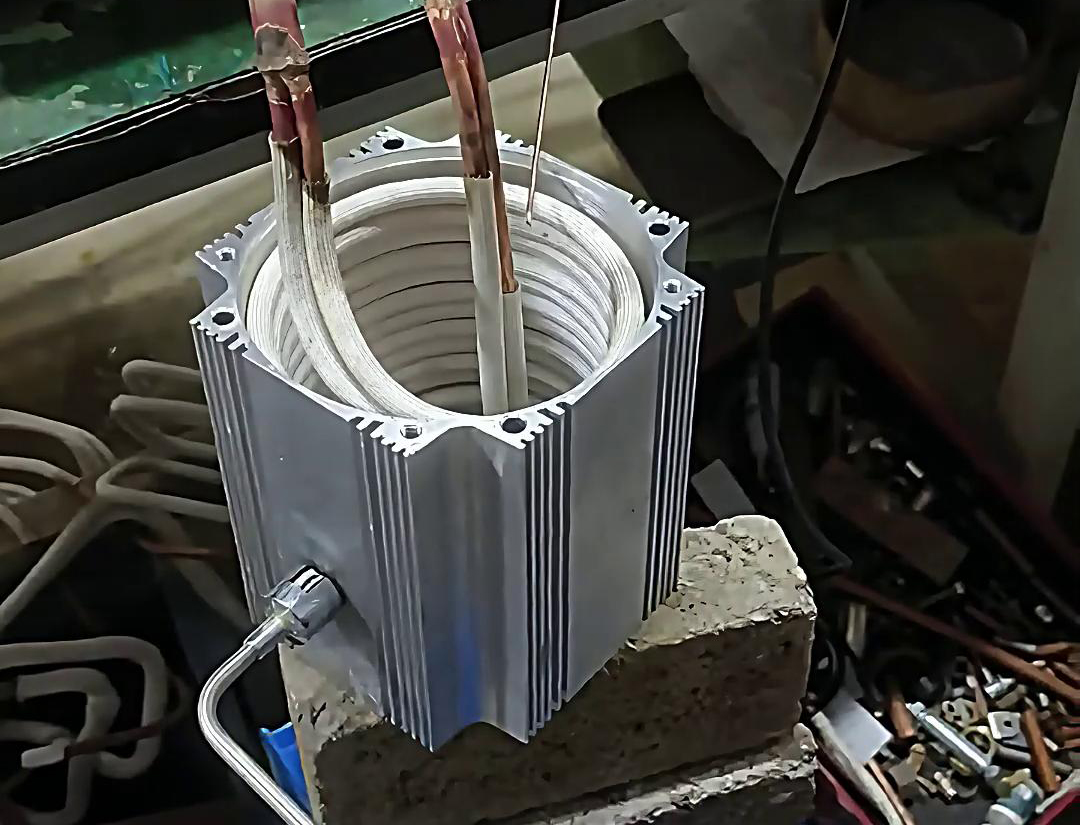

- 常規電機殼線圈：采用立式環繞線圈，高度匹配殼體軸向長度，磁場均勻覆蓋內孔全周；

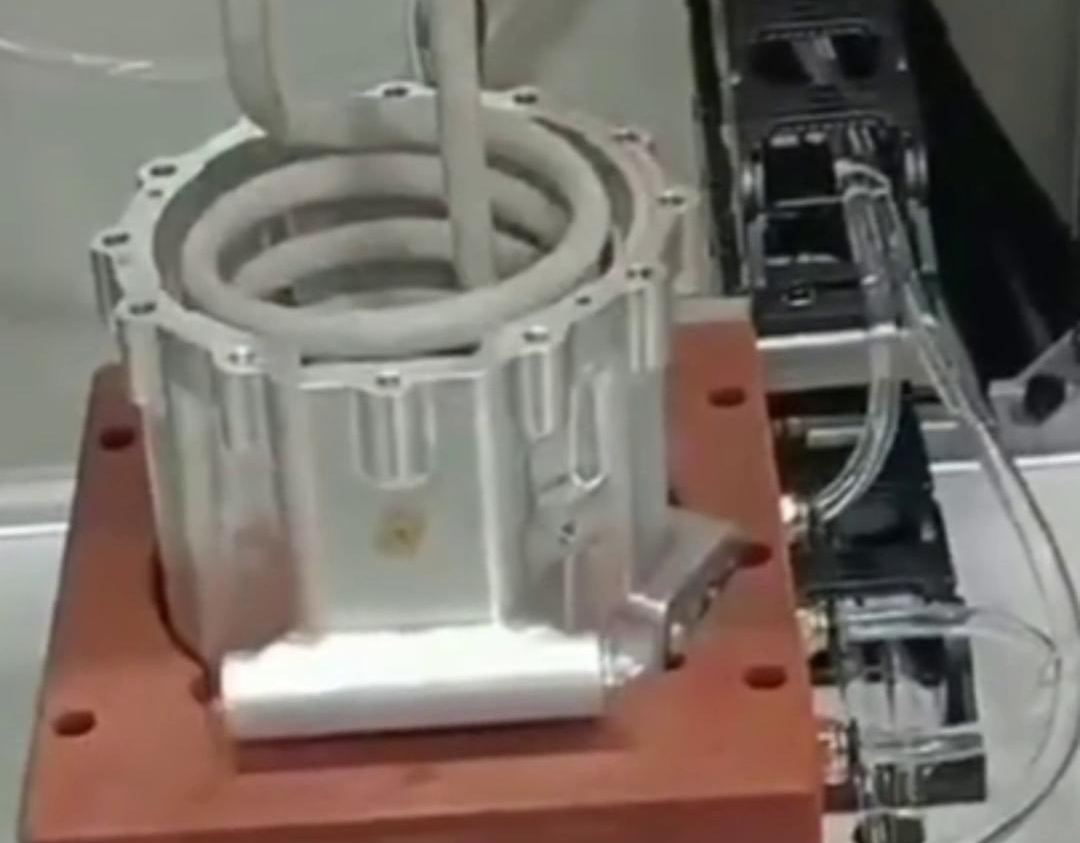

- 新能源電機殼線圈：針對異形結構（如帶散熱筋的鋁殼），設計分段式柔性線圈，確保筋部與基體同步加熱，溫差≤5℃。
3. 膨脹量實時監測
通過激光測距儀動態監測電機殼內徑變化，當膨脹量達到目標值（如 0.12mm）時，設備自動斷電并發出裝配信號。某新能源汽車電機廠數據顯示，采用該技術后，定子套裝成功率從傳統工藝的 89% 提升至 99.5%，單次裝配耗時從 20 分鐘縮短至 3 分鐘。
三、對比傳統加熱方式的核心突破
維度 | 中頻感應加熱 | 烘箱加熱 | 火焰加熱 |
溫度均勻性 | 周向溫差≤3℃ | 溫差 10-15℃ | 局部過熱風險高 |
能耗 | 能量利用率 85% | 利用率 50-60% | 利用率 30-40% |
裝配應力 | 無應力裝配 | 殼體冷卻后應力集中 | 高溫氧化導致應力不均 |
自動化適配 | 可對接 PLC 與機械手 | 人工搬運易燙傷 | 需持證人員操作 |
四、工藝延伸與未來趨勢
1. 復合加熱工藝
對于超厚壁電機殼（如礦山電機，壁厚＞20mm），可采用 “中頻預熱 + 工頻保溫” 組合模式：
- 中頻快速升溫至 100℃（耗時 15 分鐘），工頻持續加熱至 180℃（耗時 20 分鐘），確保內外壁溫度一致。
2. 智能化升級
集成工業物聯網（IIoT）技術，實現：
- 遠程監控：通過云端平臺實時查看多臺設備的溫度曲線、膨脹數據；
- 工藝自優化：AI 算法根據歷史數據自動調整加熱功率與時間，適配不同批次殼體材料差異。
3. 綠色制造適配
中頻感應加熱無廢氣排放，較火焰加熱減少 CO?排放 70% 以上。某電機企業引入 10 臺中頻設備后，年節能約 50 萬度電，等效減少碳排放 400 噸，滿足歐盟 CE 綠色制造認證要求。
五、操作要點與安全規范
- 溫度校準：每周用標準熱電偶校準設備測溫精度（誤差≤±2℃）；
- 線圈維護：定期清理線圈表面氧化皮，避免因接觸不良導致局部過熱；
- 防護措施：配備防燙手套與紅外熱像儀，禁止在加熱過程中觸碰殼體。
中頻感應加熱設備以 “精準控溫、高效節能、綠色安全” 的特性，成為電機熱裝工藝的主流選擇。其不僅提升了裝配質量與效率，更推動了電機制造向智能化、柔性化方向升級，為工業電機與新能源汽車電機的規?；a(chǎn)提供了核心技術支撐。隨著材料工藝的革新，中頻加熱將進一步拓展至更高精度、更復雜結構的熱裝場景，持續賦能先進制造。
|
